充電器

一站式完整充電器平台解決方案

單口輸出

Mobirise

一次側


Part No. Description Package PDF
NE1118 單電壓輸出, 25KHz~65KHz操作頻率, 9~25V Vcc 返馳式控制器 SOP-8
PF6116 連續導通與谷底切換返馳式控制器, 25KHz~65KHz操作頻率, 11~30V Vcc  SOT23-6
PF6126 連續導通與谷底切換返馳式控制器, 25KHz~65KHz操作頻率, 頻率可上升到130KHz在峰值負載模式下, 11~27V Vcc  SOT23-6
PF6151 針對PD電源供應器所設計的連續導通與準諧振返馳式控制器, 25KHz~65KHz操作頻率, 頻率可上升到130KHz以避免變壓器飽和, 8.3~80V Vcc SOT23-6
PF6152 針對PD電源供應器所設計的連續導通與準諧振返馳式控制器, 25KHz~130KHz操作頻率, 8.3~80V Vcc  SOT23-6
PF6351 針對PD電源供應器所設計的準諧振返馳式控制器, 25KHz~200KHz不同模式下的操作頻率, 8.3~70V Vcc  SOP-8

二次側


Part No. Description Package PDF
PF6601A 支援CCM/QR/DCM二次側同步整流晶片, Vcc操作電壓為9~40V, Vd耐壓150V  SOT23-5

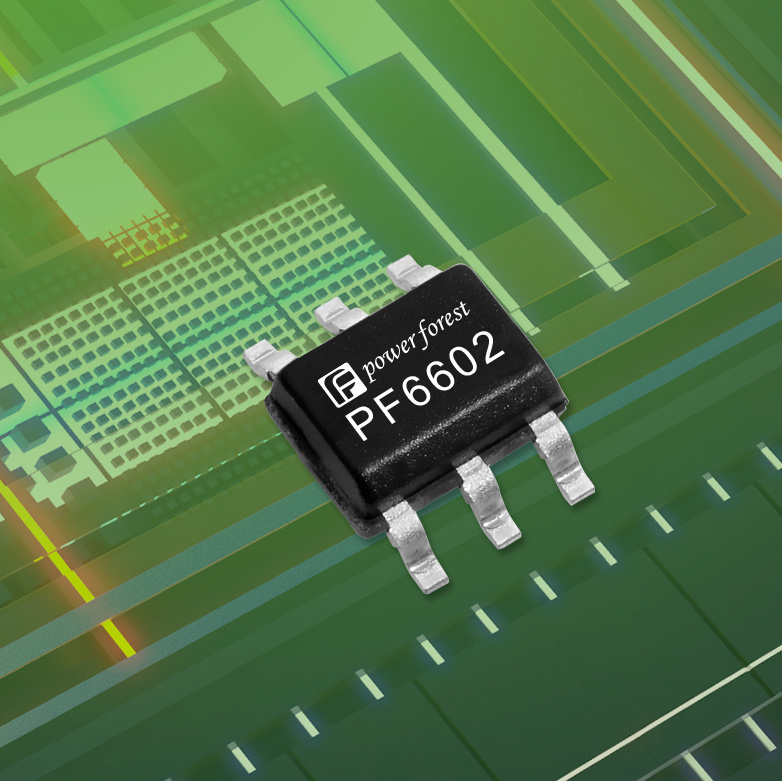

PF6602 支援CCM/QR/DCM二次側同步整流晶片, 可支援的操作頻率在20~150KHz, Vd耐壓120V  SOT23-6
PF6602A 支援CCM/QR/DCM二次側同步整流晶片, 可支援的操作頻率在150~400KHz, Vd耐壓120V  SOT23-6

協議


Part No. Description Package PDF
